水帘式喷漆房 - 环保型喷漆废气处理核心设备

产品概述

水帘式喷漆房是一款**高效环保型喷漆废气处理设备**，核心采用“水幕过滤+漆雾凝聚”技术，对喷漆过程中产生的漆雾、粉尘及有机废气进行高效净化，净化效率可达95%以上，有效解决喷漆行业废气污染问题。设备结构简单、运行成本低、维护便捷，广泛应用于汽车制造、家具喷涂、五金喷漆、机械配件、工艺品加工等多个行业，是中小规模喷漆生产企业的首选环保治理设备。

核心优势

• 高效漆雾净化：水幕层层过滤，漆雾去除率高达95%以上，达标排放
• 环保成本低：以水为净化介质，运行成本仅为传统活性炭吸附的1/5
• 结构紧凑：占地面积小，安装便捷，可适配新旧喷漆车间改造
• 操作简单：全自动运行，无需人工值守，故障率低，维护周期长
• 安全防爆：可选配防爆风机、防爆照明，适配易燃易爆喷漆环境
• 循环用水：可配套水循环系统，水资源重复利用，节约能耗

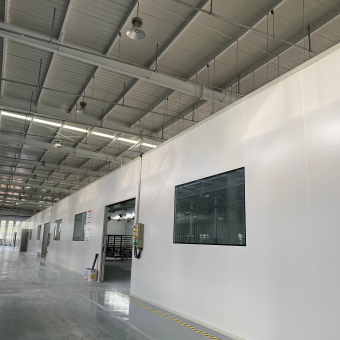

图1：标准型喷漆房

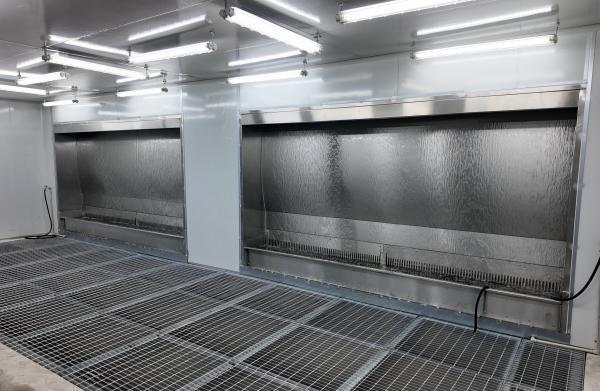

图2：喷漆房内部水幕结构

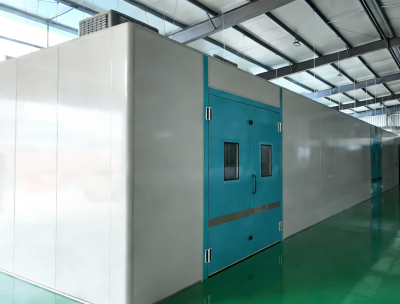

图3：家具厂水帘喷漆房现场

工作原理

水帘式喷漆房采用**水幕拦截+漆雾凝聚+废气吸收**的三级净化原理，核心为水幕过滤技术，全程物理净化，无二次污染，工作流程如下：

1. 漆雾拦截阶段

喷漆过程中产生的漆雾、粉尘在风机负压作用下进入喷漆房，气流流经**旋转水帘/直立水幕**时，水幕将漆雾颗粒充分润湿、捕获，使漆雾与气流分离，初步实现漆雾去除。

2. 漆雾凝聚阶段

进入水帘底部的漆雾与水混合，加入专用漆雾凝聚剂，使漆雾颗粒凝聚、絮凝、分层，形成浮渣，漂浮于水面，定期打捞即可回收，避免管道堵塞。

3. 废气排放阶段

经水幕净化后的气体进入后续处理环节（如活性炭吸附/UV光氧），最终由风机达标排放；未被完全净化的微小颗粒继续随水流循环，实现深度净化。

图：水帘式喷漆房工作原理示意（1.喷漆工位 2.水幕 3.风机 4.循环水箱 5.漆雾凝聚剂 6.达标排放口）

核心结构组成

水帘式喷漆房由喷漆室体、水幕系统、循环供水系统、排风系统、漆雾凝聚系统、安全防护系统**六大核心部分组成，各部件协同保障净化效果与运行安全：

1. 喷漆室体：采用彩钢夹芯板/镀锌板拼装而成，密封性强，防止漆雾外逸，内部配备防爆照明、喷漆工作台，适配喷漆作业需求；
2. 水幕系统：核心净化部件，由水泵、水幕板、导流槽组成，通过高压水泵将水输送至水幕板，形成均匀水幕，全面覆盖气流通道；
3. 循环供水系统：由循环水箱、潜水泵、管道、过滤器组成，实现水资源循环利用，降低用水成本，过滤器可过滤大颗粒杂质，保护水泵；
4. 排风系统：由防爆离心风机、风管组成，提供负压动力，确保漆雾快速流向水幕，风机选用低噪款，符合厂区噪音标准；
5. 漆雾凝聚系统：配备凝聚剂加药装置，自动投加漆雾凝聚剂，使漆雾凝聚分层，便于打捞回收；
6. 安全防护系统：含防爆电气元件、火灾报警器、灭火装置，适配易燃易爆喷漆环境，保障生产安全。

图：水帘式喷漆房内部水幕与循环系统实拍

技术参数（常规型号，可定制）

以下为工业常用标准型号参数，可根据客户喷漆工件尺寸、处理风量、喷漆种类、场地面积等需求，定制非标型号：

注：特殊工况适配方案——①高温喷漆（≤120℃）选用耐高温水幕系统；②油性漆/水性漆通用型水幕板；③大型工件喷漆可定制敞开式/半敞开式水帘房；④配套UV光氧/活性炭处理，实现有机废气深度净化，达标排放。

图：多规格水帘式喷漆房（从小型单机到大型定制款）

应用场景实拍

水帘式喷漆房适配各类中小规模喷漆作业场景，可单机使用、可组合成中央喷漆处理系统，以下为典型行业应用实拍：

日常维护与注意事项

水帘式喷漆房维护简单，规范操作可有效延长设备寿命，降低运维成本，核心维护要点如下：
