脉冲滤筒除尘器 - 高效工业粉尘收集核心设备

产品概述

脉冲滤筒除尘器是一款**紧凑型高效干式除尘设备**，以滤筒为核心过滤元件，结合脉冲高压喷吹清灰技术，除尘效率可达99.95%以上，能高效捕捉0.1μm以上超细粉尘，出口排放浓度低至5mg/m³以下，远超国标要求。设备体积小、过滤精度高、清灰效果好，广泛应用于机械加工、焊接打磨、汽车制造、五金喷涂、电子加工、食品加工、医药化工等行业，尤其适配**中小风量、高粉尘精度要求**的除尘场景，是替代传统布袋除尘器的优选升级设备。

核心优势

• 超高效滤尘：对0.1μm超细粉尘捕捉率高，满足超低排放环保要求
• 紧凑省空间：过滤面积是同体积布袋除尘器的3-5倍，占地小、易安装
• 智能清灰：脉冲喷吹清灰力度大、无死角，滤筒清灰彻底，不易堵塞
• 滤筒耐用：选用覆膜聚酯、PTFE等高品质滤筒，使用寿命3-5年，换筒便捷
• 运行成本低：风阻小（800-1200Pa），配套风机功率小，能耗比布袋除尘器低30%以上
• 适配性强：可定制防爆、防腐、耐高温款，适配金属粉尘、焊接烟尘、化工粉尘等特殊工况

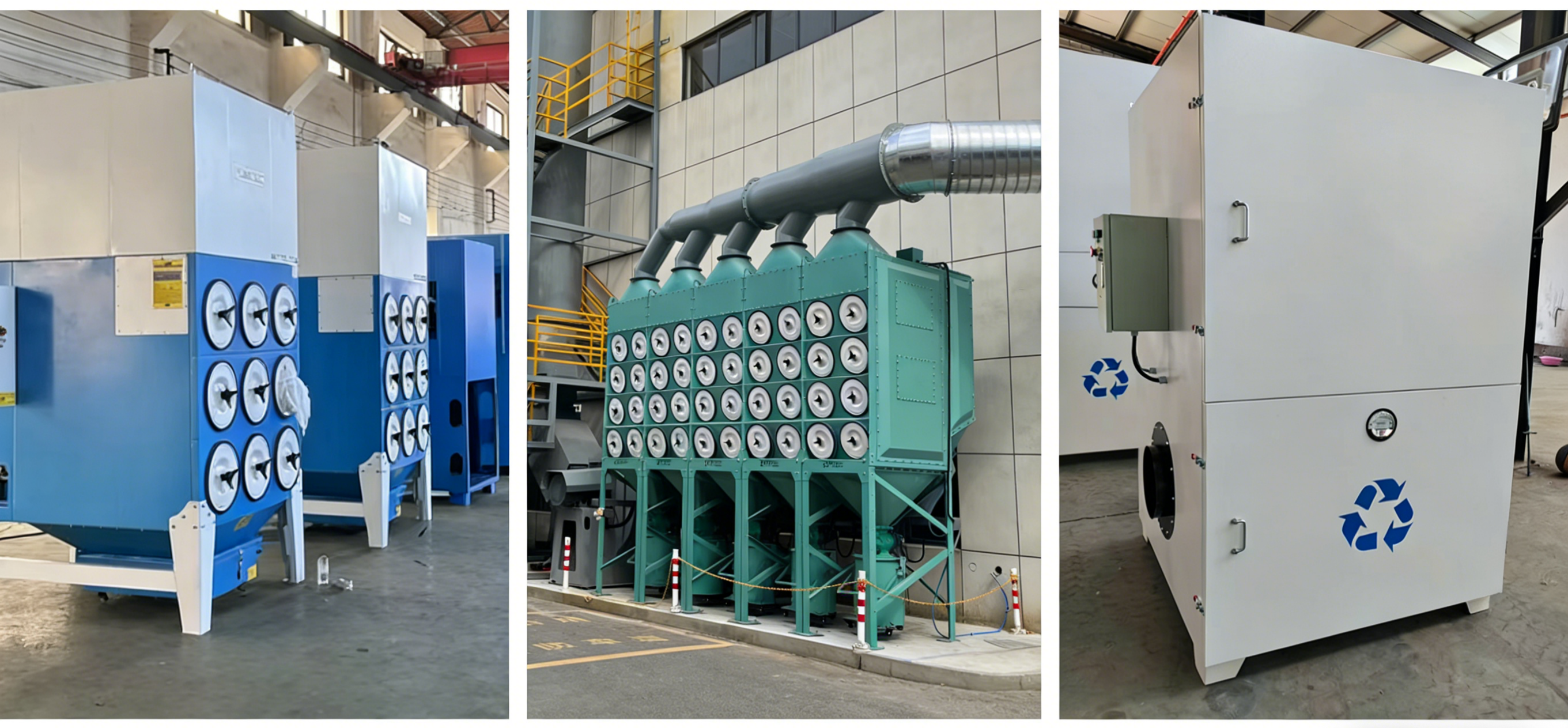

                       图1  滤筒除尘器                                        图2 滤筒除尘器安装图                                           图3  风机一体滤筒除尘器

工作原理

脉冲滤筒除尘器采用**负压吸附过滤+正压脉冲清灰**的循环工作模式，核心为滤筒的表面过滤与脉冲喷吹清灰结合，全程自动化运行，可24小时不间断作业，工作流程简洁高效：

1. 过滤阶段

含尘气体在风机负压作用下，由设备进风口进入除尘腔，气流经导流板均匀分布后，穿过滤筒外侧。滤筒采用**覆膜表面过滤技术**，粉尘无法穿透滤料，直接被截留在滤筒外表面，净化后的干净气体透过滤筒进入净气室，最终由出风口达标排放。

2. 清灰阶段

当滤筒外表面粉尘层增厚，设备进出风口压差达到设定值（800-1200Pa）时，智能控制系统自动触发脉冲阀，将0.4-0.6MPa的压缩空气经喷吹管、文氏管高速喷入滤筒内部。滤筒瞬间膨胀、产生反向高速气流，将表面附着的粉尘层彻底吹落，掉入下方灰斗，清灰为**逐筒依次进行**，不影响设备正常过滤作业。

3. 卸灰阶段

灰斗内收集的粉尘通过料位计或定时控制器触发卸灰阀（星型卸料器/集尘抽屉），将粉尘定量排出至集尘桶或输送设备，完成整个除尘循环，实现粉尘的高效收集与集中处理。

核心结构组成

脉冲滤筒除尘器由**除尘箱体、滤筒组件、脉冲清灰系统、灰斗及卸灰装置、智能控制系统、引风系统**六大核心部分组成，各部件标准化设计、模块化组装，安装维护便捷，协同保障设备高效稳定运行：

1. 除尘箱体：采用冷轧钢板折弯焊接而成，经酸洗、除锈、静电喷塑防腐处理，分为过滤室和净气室，密封性强，无漏风死角，可选不锈钢材质适配腐蚀性工况；
2. 滤筒组件：过滤核心，由滤筒、滤筒支架组成，滤筒分折叠式覆膜聚酯、PTFE、阻燃防静电等材质，支架采用喷塑工艺，牢固不易变形，按规格分层/分排布置；
3. 脉冲清灰系统：由脉冲阀、喷吹管、储气罐、电磁控制阀、文氏管组成，脉冲阀选用高品质电磁脉冲阀，喷吹精准，清灰效率高，储气罐配备自动排水器，保障气源干燥；
4. 灰斗及卸灰装置：灰斗为锥形/弧形设计，便于粉尘快速滑落，无堆积死角；卸灰装置标配集尘抽屉（小风量）/星型卸料器（大风量），密封性能好，防止粉尘外溢；
5. 智能控制系统：PLC集成控制箱，配备触摸屏+压差表，可自由设置清灰间隔、清灰时长、卸灰时间，支持手动/自动双模式切换，故障实时报警提示，操作简单；
6. 引风系统：由离心风机、消声器组成，风机选用高效低噪款，风阻小、能耗低，消声器有效降低设备运行噪音，符合工业厂区噪音标准。

技术参数（常规型号，可定制）

以下为工业常用标准型号参数，可根据客户**处理风量、粉尘类型、工作温度、安装空间、环保排放标准**等需求，定制防爆、防腐、耐高温、大风量组合式非标型号：

注：特殊工况适配方案——①高温粉尘（≤150℃）选用耐高温聚酯滤筒，≤200℃选用PTFE滤筒；②腐蚀性粉尘选用氟膜滤筒，设备箱体做玻璃钢防腐处理；③防爆工况选用防静电滤筒+防爆脉冲阀+防爆控制箱，符合GB3836防爆标准；④焊接烟尘适配专用除烟滤筒，可配套吸气臂使用。

应用场景

脉冲滤筒除尘器适配大中小风量、高过滤精度工业除尘场景，可单机使用、可配套生产线、可组合成中央除尘系统，以下为典型行业应用实拍，覆盖轻重工业多领域：

机械加工/焊接打磨    汽车制造/零部件加工   五金喷涂/表面处理    电子加工/精密制造   食品加工/医药化工

日常维护与注意事项

脉冲滤筒除尘器结构简洁，维护操作便捷，规范维护可有效延长滤筒及设备使用寿命，降低运维成本，核心维护要点如下：

1. 定期检查滤筒完好性，若出现破损、漏灰、覆膜脱落等情况需及时更换，避免影响除尘效果；
2. 保持压缩空气压力稳定在0.4-0.6MPa，每天清理储气罐内冷凝水，防止水分进入喷吹系统导致滤筒受潮堵塞；
3. 灰斗/集尘抽屉内粉尘堆积不超过容积的2/3，及时清理，防止粉尘返吹至滤筒表面造成二次吸附；
4. 设备停运后，需继续运行清灰系统3-5分钟，彻底清理滤筒表面粉尘，防止粉尘板结难以清理；
5. 定期清理进风口导流板、滤筒表面的大块杂物，避免堵塞气流通道，保证过滤效果；
6. 高温/高湿工况下，需检查设备保温/除湿装置，防止滤筒因结露受潮堵塞；
7. 每月对脉冲阀、卸灰阀、风机等易损部件进行检查，确保开关灵活、运行正常，定期加注润滑油；
8. 防爆工况下，严禁在设备运行时打开箱体，定期检查防静电滤筒接地是否良好，防止静电积聚。
