脉冲布袋除尘器 - 工业高效除尘核心设备

产品概述

脉冲布袋除尘器是一款高效干式除尘设备，依托滤袋的过滤作用实现工业含尘气体的净化，除尘效率可达99.9%以上，能有效捕捉0.3μm以上的细微粉尘，广泛应用于水泥、钢铁、化工、电力、冶金、家具制造、粮食加工等多个行业，满足国内外严苛的环保排放标准，兼具运行稳定、维护便捷、使用寿命长等特点，是工业废气除尘的核心设备。

核心优势

• 高效除尘：对细微粉尘捕捉能力强，出口排放浓度可低至10mg/m³以下
• 自动清灰：脉冲式高压喷吹清灰，无需人工干预，清灰彻底且不影响正常过滤
• 适配性广：可根据处理风量、粉尘性质定制规格，耐受温度≤280℃（特殊滤料可定制更高温）
• 低耗耐用：滤袋选用高品质涤纶、氟美斯、PPS等材质，使用寿命2-4年，设备整体故障率低
• 操作简便：配备智能控制箱，可实现启停、清灰周期、卸灰的自动化调节，运维成本低

•

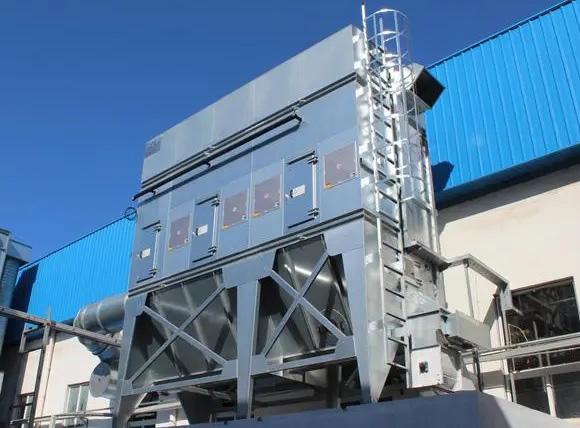

图：工业级脉冲布袋除尘器整机（常规立式款）

工作原理

脉冲布袋除尘器采用过滤-清灰-卸灰三循环工作模式，核心为滤袋的过滤与脉冲喷吹清灰结合，整套流程自动化完成，无间断作业：

1. 过滤阶段

含尘气体由设备进风口进入除尘箱体，气流经导流板均匀分布后，穿过滤袋外侧。粉尘因惯性、筛分、吸附作用被截留在滤袋外表面，净化后的干净气体透过滤袋进入净气室，最终由出风口达标排放。

2. 清灰阶段

当滤袋外表面的粉尘层增厚，设备进出风口的压差达到设定值（通常1200-1500Pa）时，智能控制系统触发脉冲阀，将0.5-0.7MPa的压缩空气经喷吹管高速喷入滤袋内部。滤袋瞬间膨胀、反向抖动，使表面附着的粉尘层脱落，掉入下方灰斗。清灰为分室逐行进行，确保设备在清灰过程中仍能持续过滤，不中断生产。

3. 卸灰阶段

灰斗内收集的粉尘逐渐堆积，由料位计或定时控制器触发卸灰阀（星型卸料器/螺旋输送机），将粉尘排出至料仓或输送设备，完成整个除尘循环。

图：脉冲布袋除尘器内部结构与工作原理示意（1.进风口 2.滤袋 3.喷吹管 4.脉冲阀 5.净气室 6.出风口 7.灰斗 8.卸灰阀）

核心结构组成

脉冲布袋除尘器由除尘箱体、滤袋组件、清灰系统、灰斗及卸灰装置、控制系统五大核心部分组成，各部件协同工作保障设备高效运行：

1. 除尘箱体：分为过滤室和净气室，采用钢板焊接而成，做防腐防锈处理，密封性强，防止漏风；
2. 滤袋组件：含滤袋、笼骨（袋笼），滤袋为过滤核心，笼骨支撑滤袋防止塌陷，按规格分排布置；
3. 清灰系统：由脉冲阀、喷吹管、储气罐、电磁控制阀组成，是清灰的动力核心，决定清灰效果；
4. 灰斗及卸灰装置：灰斗为锥形设计，便于粉尘滑落，卸灰装置含星型卸料器、螺旋输送机，实现粉尘定量排出；
5. 控制系统：PLC智能控制箱，可设置清灰间隔、清灰时长、卸灰时间，支持手动/自动切换，配备压差表、料位计等监测元件。

图：脉冲布袋除尘器内部滤袋原理图

技术参数（常规型号，可定制）

以下为工业常用规格参数，可根据客户处理风量、粉尘浓度、工作温度、安装空间等需求定制非标型号：

注：特殊工况（如高温、腐蚀性粉尘）可选用氟美斯（≤200℃）、PPS（≤200℃，耐酸碱）、PTFE（≤260℃，耐强腐蚀）滤料，设备可做保温、防腐处理。备注（除尘布袋的长度直径不同，直接影响除尘器布袋的数量）

脉冲布袋除尘器适配不同行业的除尘需求，可单独使用或与生产线配套，以下为典型应用场景：

                                                       家具厂木工除尘

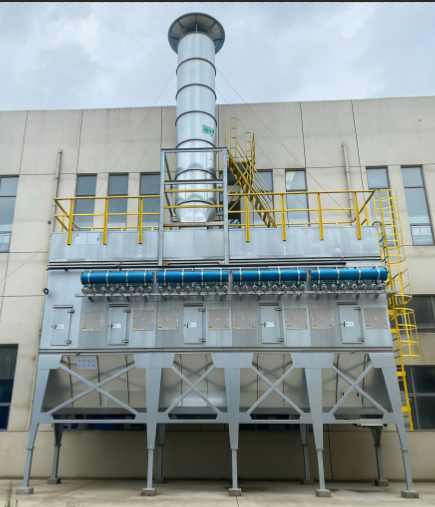

图：家具制造行业木工车间粉尘收集专用脉冲布袋除尘器

日常维护与注意事项

1. 定期检查滤袋完好性，若出现破损、漏灰需及时更换，避免影响除尘效果；
2. 检查压缩空气压力，保持在0.5-0.7MPa，定期排水储气罐内的冷凝水；
3. 灰斗内避免粉尘堆积过满（不超过灰斗容积的2/3），防止粉尘返吹至滤袋；
4. 设备停运后，需继续运行清灰系统5-10分钟，清理滤袋表面粉尘，延长滤袋寿命；
5. 高温工况下，需检查保温层是否完好，防止滤袋因温度骤变损坏；
6. 腐蚀性粉尘工况，定期检查设备箱体、管道的防腐层，及时补涂。
